> はじめに > 各部のなまえとはたらき >
本機前面／側面／背面
-

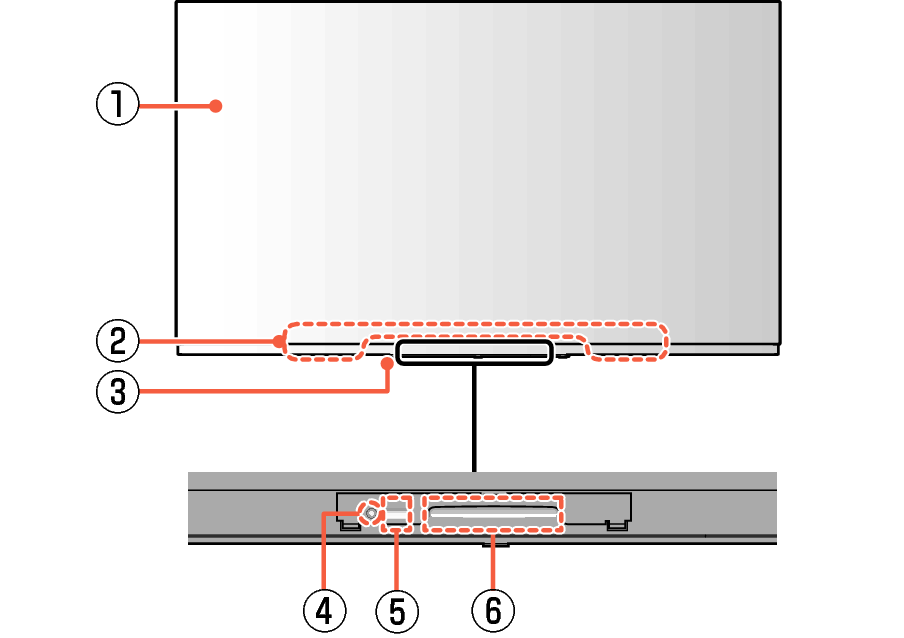

有機ELパネル（画面）
-
スピーカー（左右）
-
スタンド
-
明るさセンサー受光部
-
リモコン受光部
-
電源LED
青点灯
本機が電源オンの状態です。
白点灯
本機が電源オフであり、かつ予約があるとき、または本機が録画状態です。
青白点灯
本機が電源オンであり、かつ予約があるとき、または本機が録画状態です。
消灯
本機が電源オフの待機状態、または[電源LED]を[切]にした状態です。
電源LED
白点滅
パネルメンテナンスを実行している状態です。
-

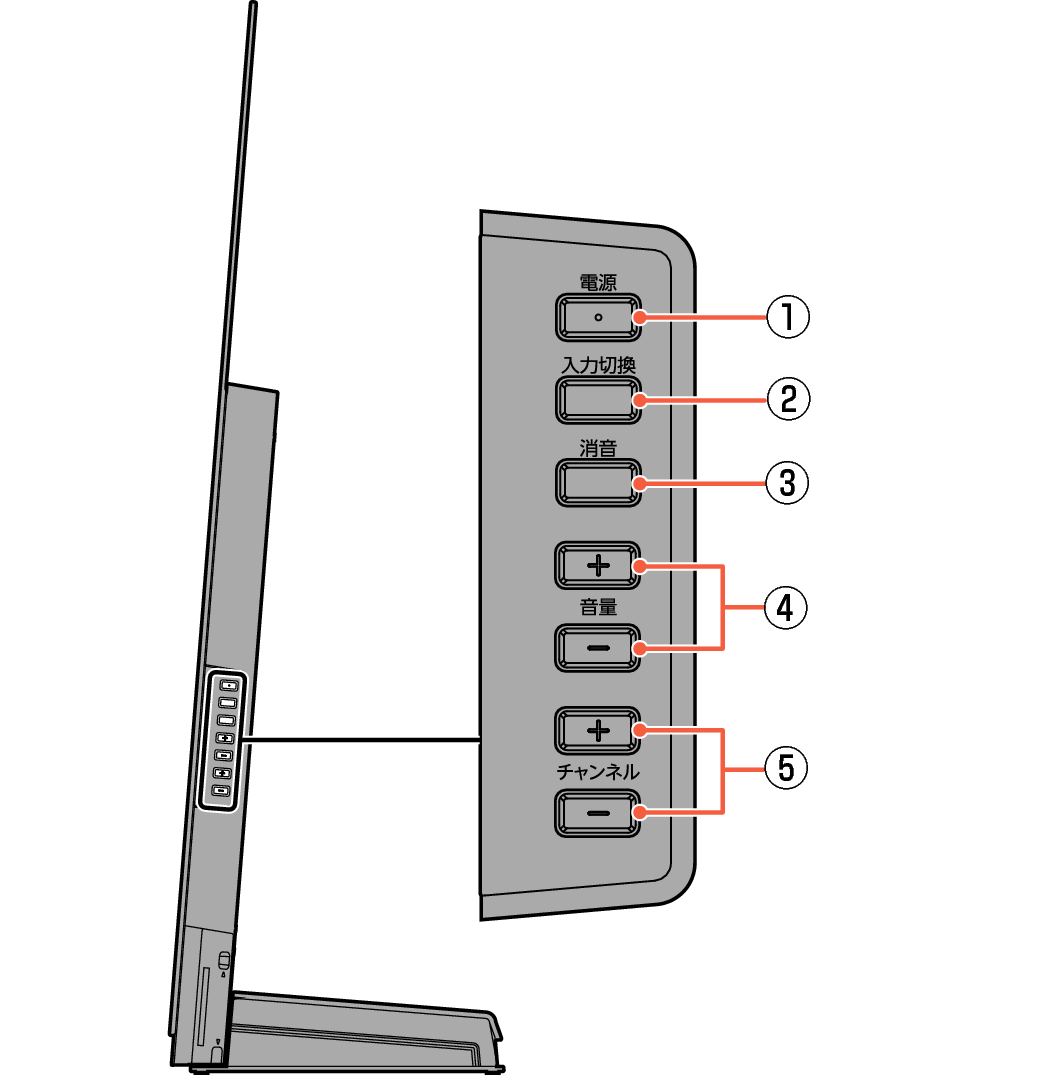

電源
-
入力切換
-
消音
-
音量
-
チャンネル
電源をオンまたはオフにします。
BDレコーダーなど、本機に接続している外部機器を見るときに押します。
音を一時的に消します。もう一度押すと元の音量に戻ります。
音量を調節します。
チャンネルを切り換えます。
-

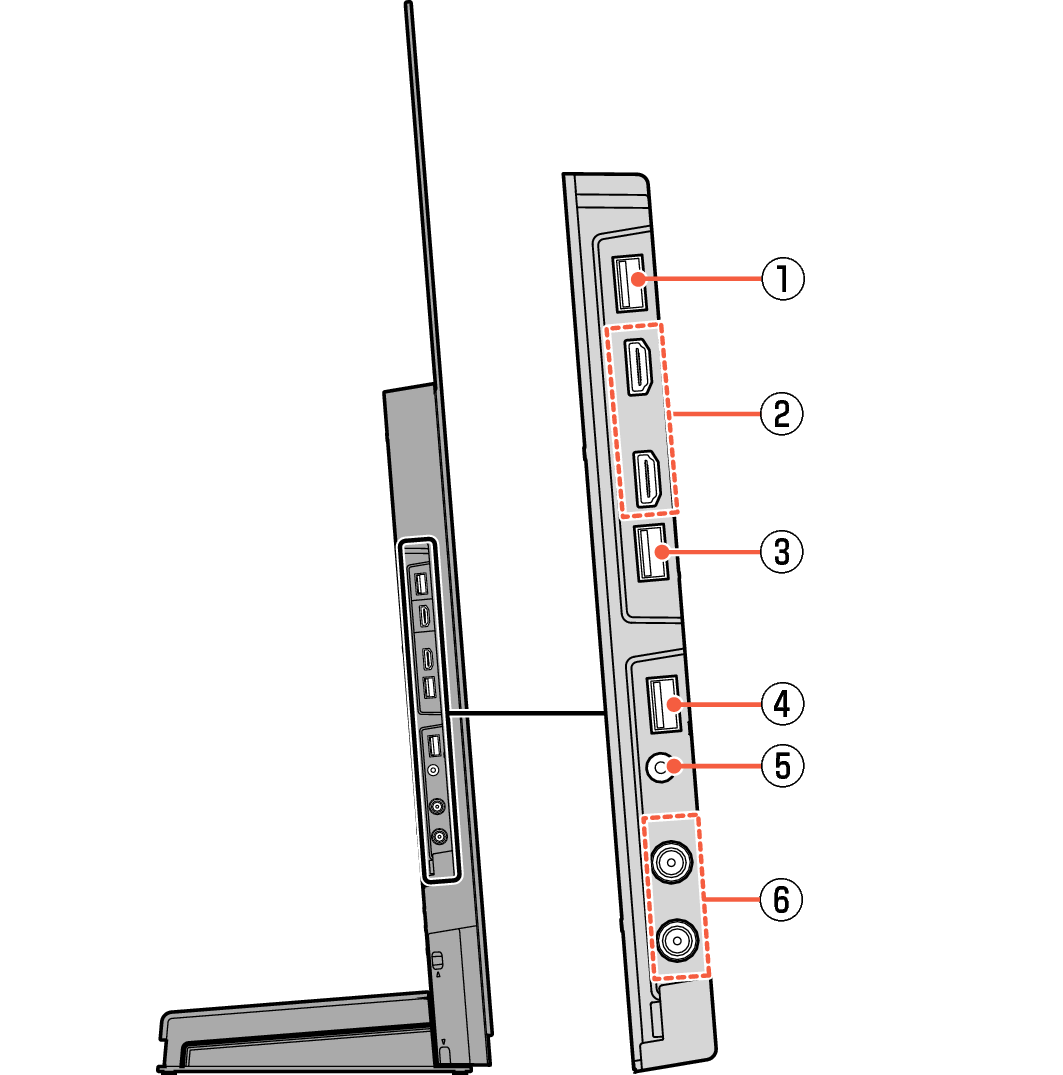

USB ３ AV周辺機器用端子
-
HDMI 2端子（上部）／HDMI 1端子（ARC対応）（下部）
-
USB ２ AV周辺機器用端子
-
USB １ 通常録画（HDD用）端子
-
ステレオヘッドホン挿し込み端子
-
地上デジタル、BS･110度CSアンテナ入力端子
USBメモリーなどを接続します。
HDMI 機器を接続します。
USBメモリーなどを接続します。
USBハードディスク（外付け）を接続します。
（上）地上デジタル入力
（下）BS･110度CS入力（新4K衛星放送対応）
-

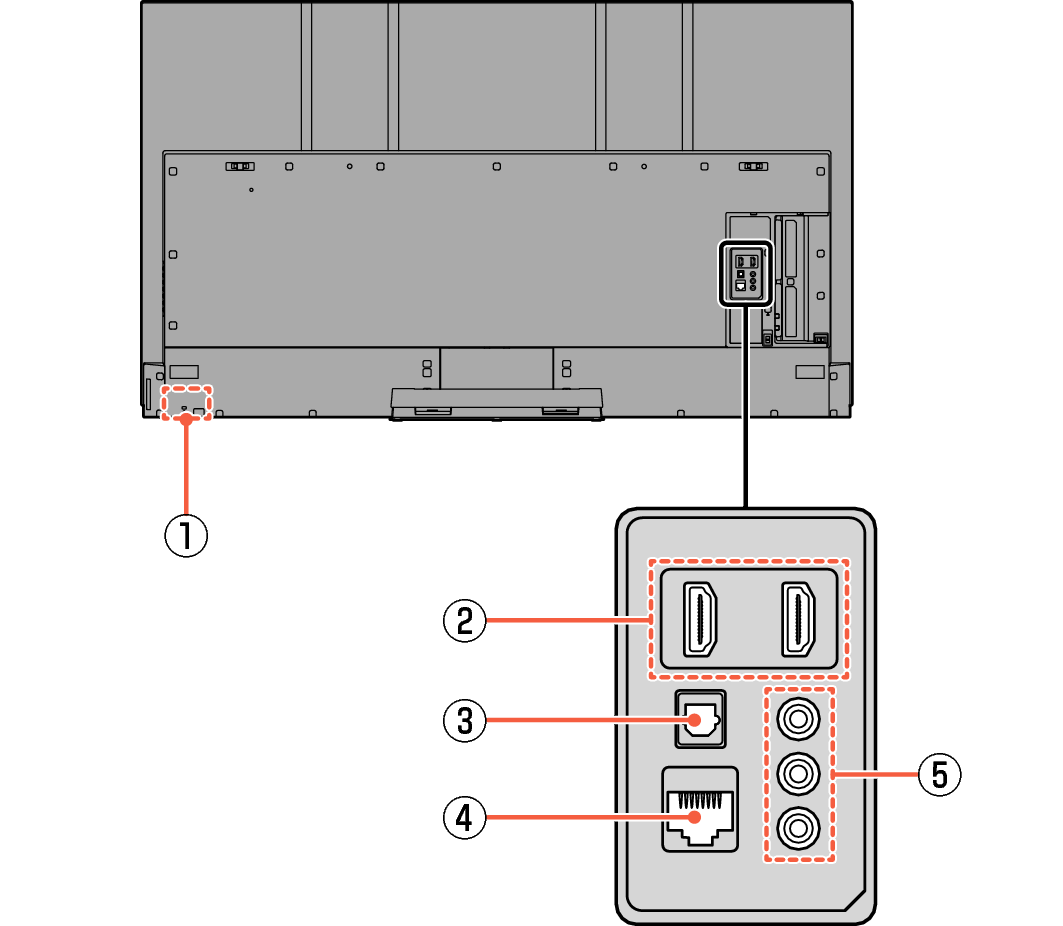

盗難防止器具取付スロット
-
HDMI 3端子（左部）／HDMI 4端子（右部）
-
光デジタル音声出力端子
-
LAN端子
-
ビデオ入力端子
セキュリティワイヤーロックなどの取り付けが可能です。
HDMI 機器を接続します。
光デジタル音声入力端子をもつオーディオ機器（AVアンプ、サウンドバーなど）に光デジタルケーブル（市販品）で接続します。
LANケーブルを接続します。
ビデオやDVDプレーヤーなどのビデオ出力をアナログ接続します。
電源ボタンでオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。
本機は、自動的にデジタル放送のメンテナンス情報を受信して、ソフトウェアの更新がおこなわれる場合がありますので、長期間留守にされる場合や本機に異常が発生したとき以外は、電源プラグをコンセントから抜かないことをおすすめします。
受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。
テレビ画面に向けて光線銃などを使い、画面を標的にするゲーム機では、正しく動作しないことがあります。くわしくはゲーム機に付属の取扱説明書をご覧ください。
ビデオの特殊再生機能（早送り、一時停止など）を使うと映像が乱れることがあります。
接続は電源プラグを抜いた状態でおこなってください。
映像･音声接続用のプラグと端子で色分けがしてあるものは、それぞれ色が合うようにつないでください。
映像･･･黄、音声－左･･･白、音声－右･･･赤
プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。
電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。
接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。
機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。
録画･録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。
本機のUSB端子には、通常録画用USBハードディスク、AV周辺機器（USBメモリーなど）、USBキーボードやUSBマウス以外の機器を接続しないでください。USBマウスまたはUSBキーボードは、アプリによっては動作しない場合があります。
HDMI ３･４端子、光デジタル音声出力端子、LAN 端子、ビデオ入力端子にケーブルを接続するときは、背面端子カバーを取り付けることができません。取りはずした背面端子カバーは失くさないよう大切に保管してください。
