本機前面/側面/背面

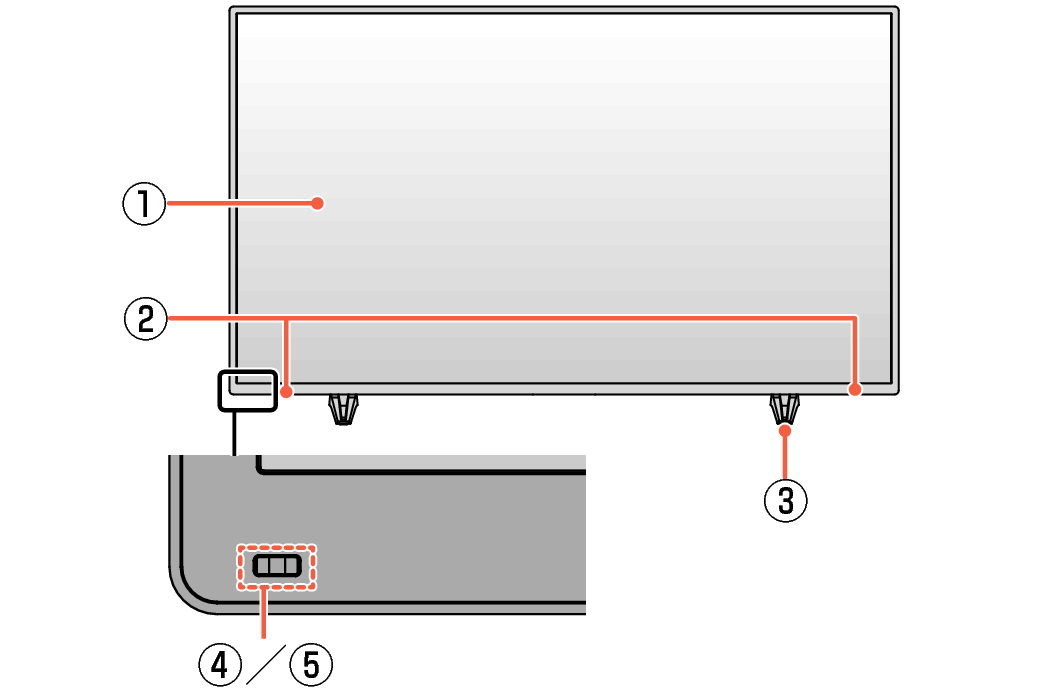

![Name_Front_EM_3020](fig/Name_Front_EM_3020_UJDCILpqgqzbnb.png)
-
液晶パネル(画面)
-
スピーカー(左右)
-
スタンド
-
リモコン受光部
-
電源LED
青点滅
電源オンにし、テレビが起動中の状態です。
青点灯
電源オンにし、テレビが通常動作している状態です。
消灯
本機が電源オフの待機状態、

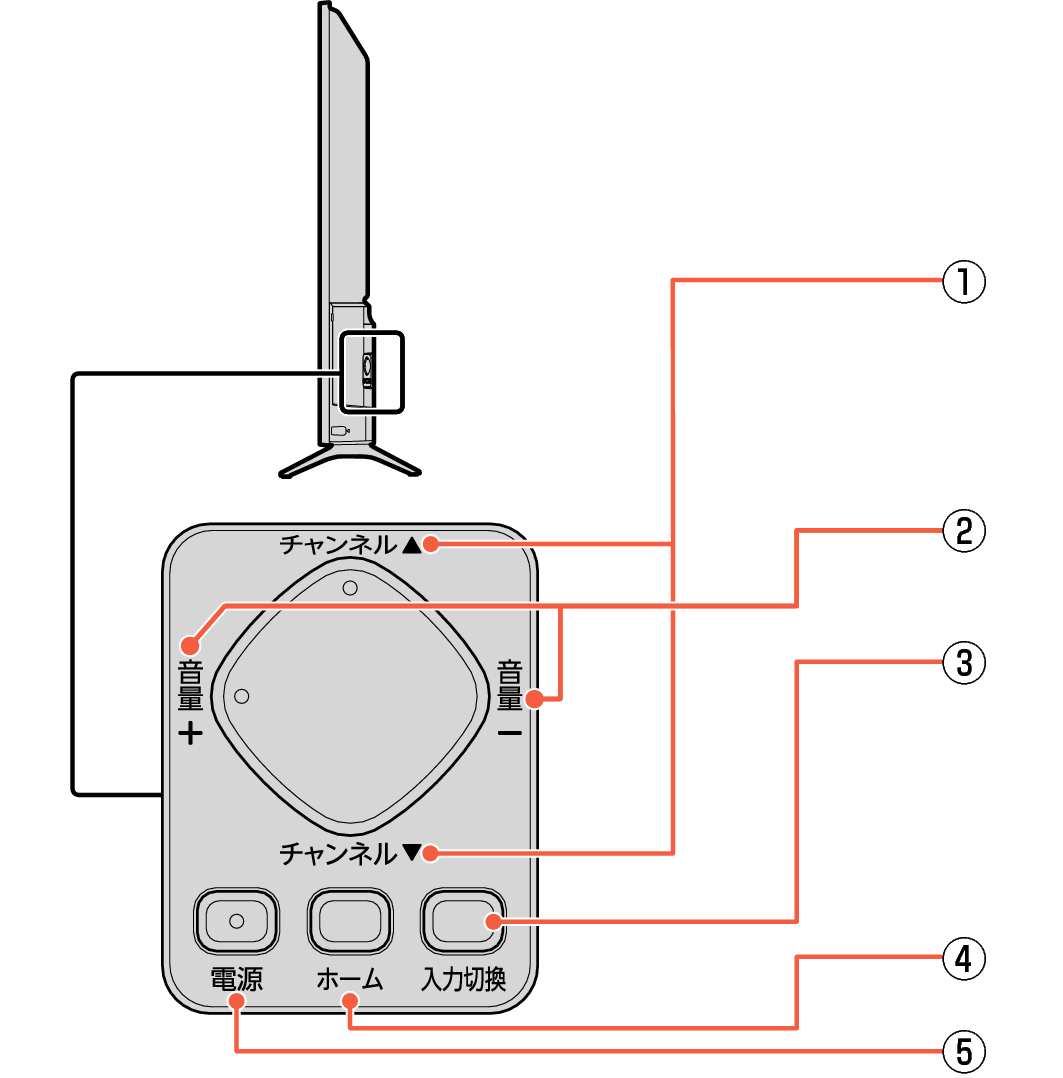

![Name_SideR_EM_3020](fig/Name_SideR_EM_3020_UJDCILolvcrwvw.png)
-
チャンネル
/
-
音量+/-
-
入力切換
-
ホーム
-
電源
チャンネルを切り換えます。
メニュー画面表示中はリモコンのまたは
と同じはたらきをします。
音量を調節します。
メニュー画面表示中はリモコンのまたは
と同じはたらきをします。
BDレコーダーなど、本機に接続している外部機器を見るときに押します。
ホーム画面を表示します。
電源をオンまたはオフにします。

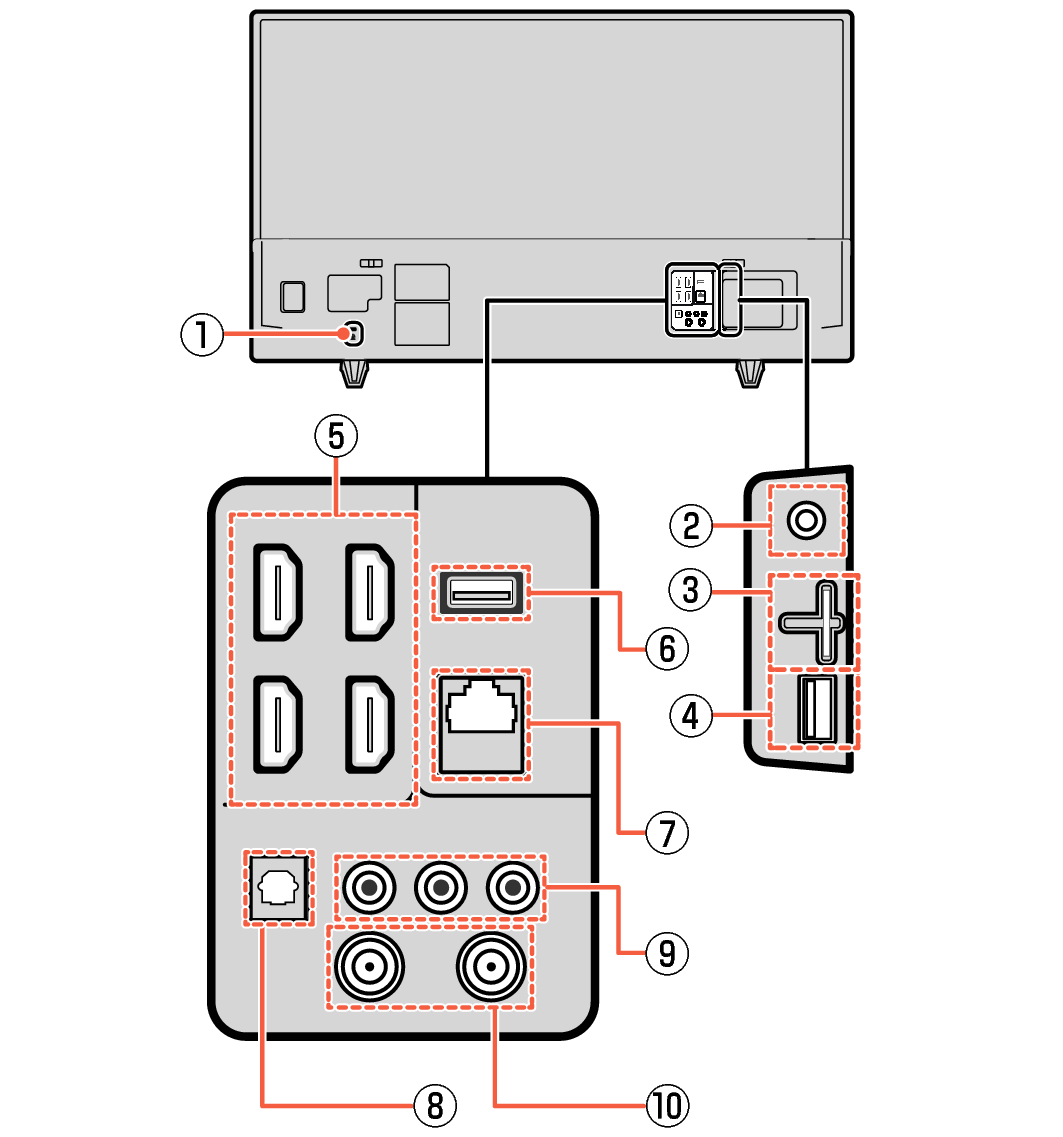

![Name_Rear_EM_3020](fig/Name_Rear_EM_3020_UJDCILxtbnqwzf.png)
-
盗難防止器具取付スロット
-
ヘッドホン出力端子
-
miniB-CAS カードスロット
-
USB 2(メディア再生用)端子
-
HDMI1端子(左上部)(ARC対応)/HDMI2端子(左下部)/HDMI3端子(右下部)/HDMI4端子(右上部)
-
USB 1(録画用)端子
-
LAN端子
-
光デジタル音声出力端子
-
ビデオ入力端子
-
地上デジタル、BS・110度CSアンテナ入力端子
セキュリティワイヤーロックなどの取り付けが可能です。
スピーカーとヘッドホンで個別に音量が設定できます。スピーカーとヘッドホンを同時に使用したい場合は、[ヘッドホン時のスピーカー出力]を[連動しない]に切り換えてください。
付属のminiB-CASカードを入れます。
miniB-CASカードを抜き挿しするときは、必ず本機の電源がオフになっている状態でおこなってください。
USBメモリーを接続します。
HDMI 機器を接続します。
USBハードディスクを接続します。
LANケーブルを接続します。
光デジタル音声入力端子をもつオーディオ機器
(AVアンプ、サウンドバーなど)に
光デジタルケーブル(市販品)で接続します。
ビデオやDVDプレーヤーなどのビデオ出力をアナログ接続します。
(右)地上デジタル入力
(左)BS・110 度CS入力
電源ボタンでオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。
本機は、自動的にデジタル放送のメンテナンス情報を受信して、ソフトウェアの更新がおこなわれる場合がありますので、長期間留守にされる場合や本機に異常が発生したとき以外は、電源プラグをコンセントから抜かないことをおすすめします。
受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。
テレビ画面に向けて光線銃などを使い、画面を標的にするゲーム機では、正しく動作しないことがあります。くわしくはゲーム機に付属の取扱説明書をご覧ください。
ビデオの特殊再生機能(早送り、一時停止など)を使うと映像が乱れることがあります。
接続は電源プラグを抜いた状態でおこなってください。
映像・音声接続用のプラグと端子で色分けがしてあるものは、それぞれ色が合うようにつないでください。
映像・・・黄、音声-左・・・白、音声-右・・・赤
プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。
電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。
接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。
機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。
録画・録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。
本機背面のUSB 2 (メディア再生用)端子には、JPEGファイルや動画、音楽などの再生用USB機器以外のものを接続しないでください。
