バージョン:109

本機前面/側面/背面

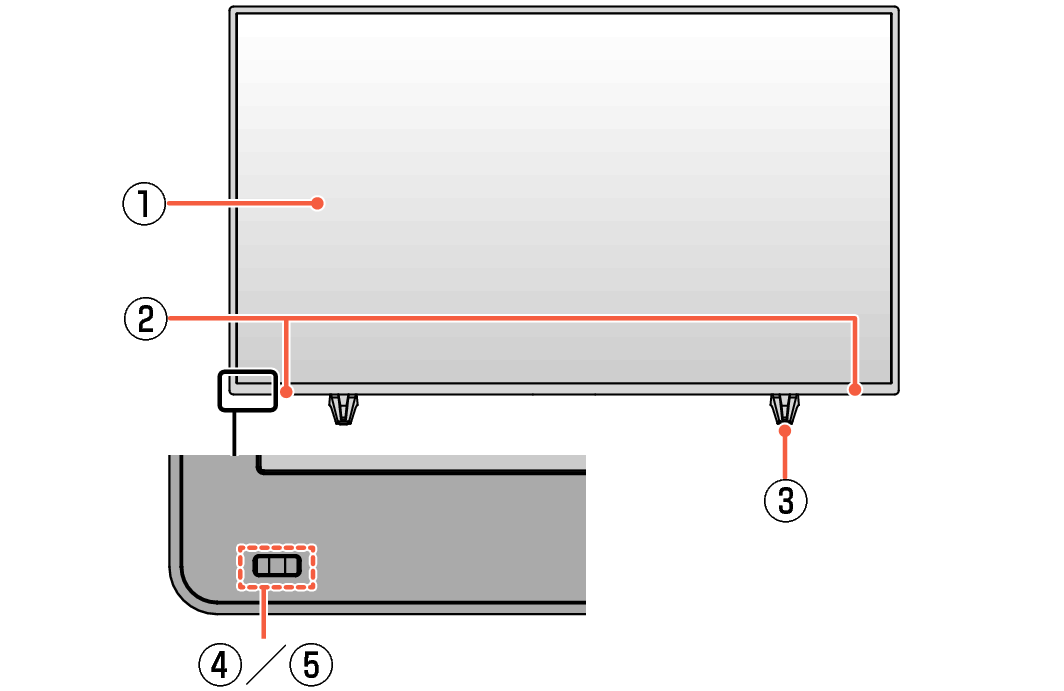

前面
Name_Front_EM_3020
  1. 液晶パネル(画面)

  2. スピーカー(左右)

  3. スタンド

  4. リモコン受光部

  5. 電源LED

  6. 青点滅

    電源オンにし、テレビが起動中の状態です。

    青点灯

    電源オンにし、テレビが通常動作している状態です。

    消灯

    本機が電源オフの待機状態、 または[電源LED][切]にした状態です。

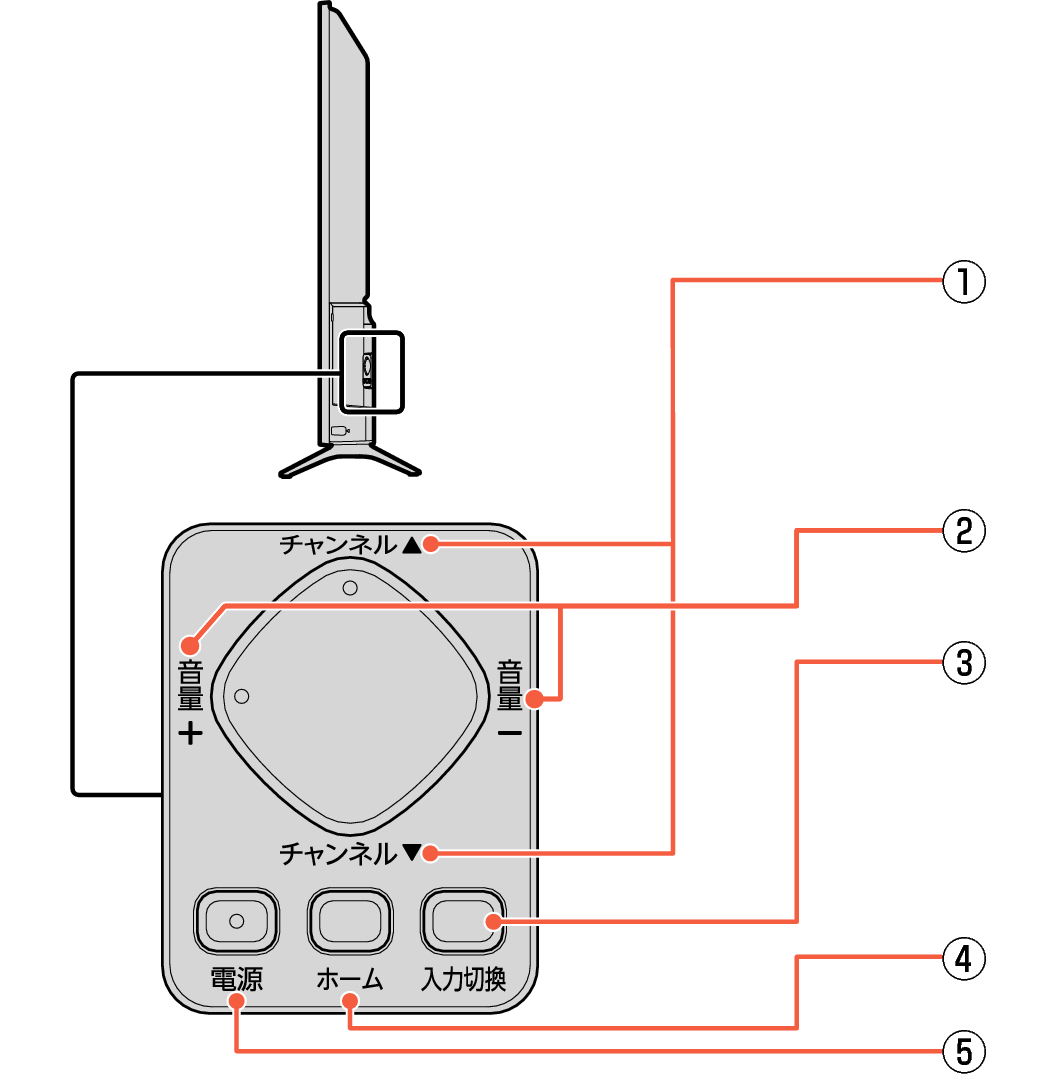

側面(右側)
Name_SideR_EM_3020
  1. チャンネルB UpB Down

  2. チャンネルを切り換えます。

    メニュー画面表示中はリモコンのB UpまたはB Downと同じはたらきをします。

  3. 音量+/-

  4. 音量を調節します。

    メニュー画面表示中はリモコンのB LまたはB Rと同じはたらきをします。

  5. 入力切換

  6. BDレコーダーなど、本機に接続している外部機器を見るときに押します。

  7. ホーム

  8. ホーム画面を表示します。

  9. 電源

  10. 電源をオンまたはオフにします。

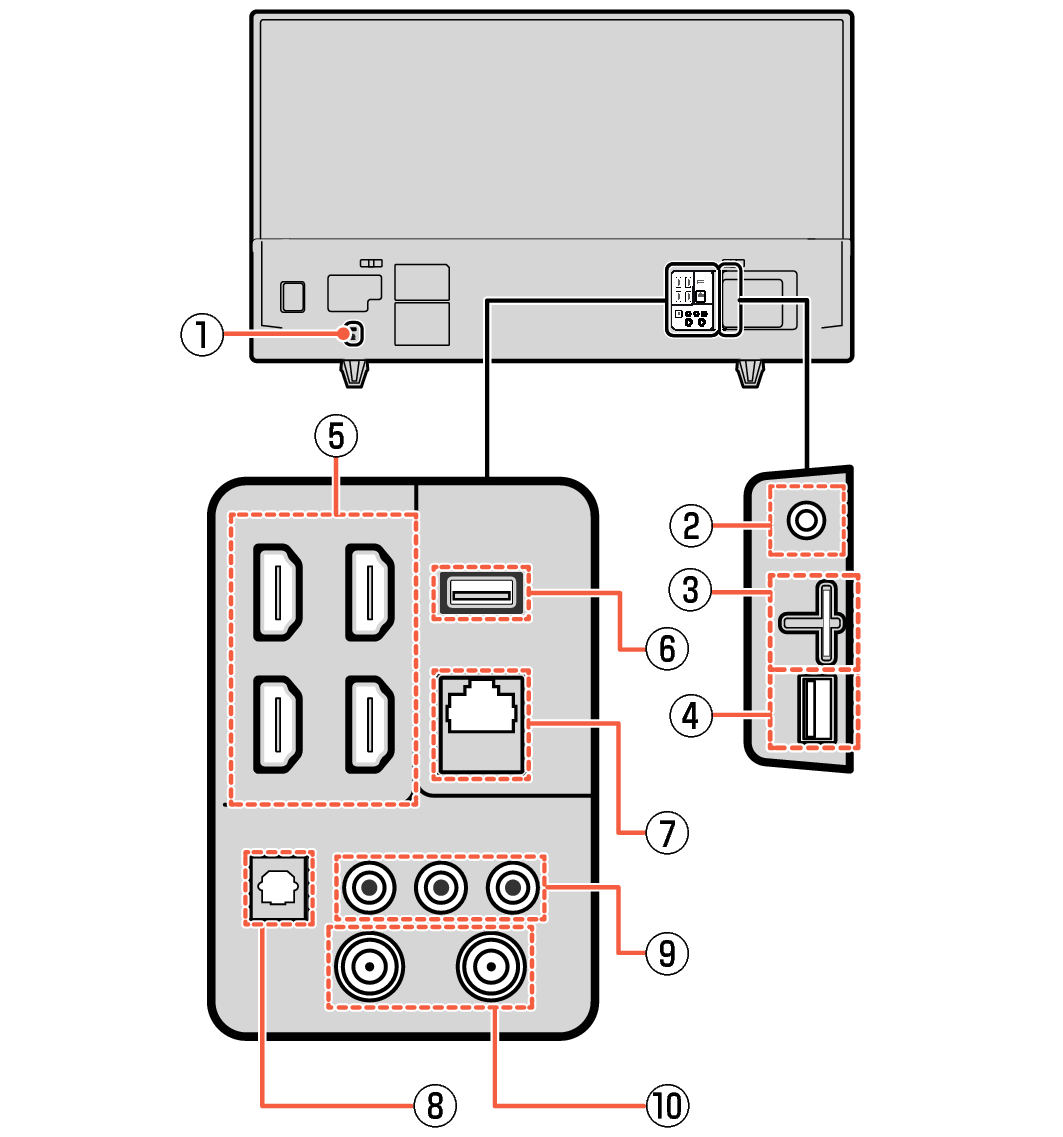

背面
Name_Rear_EM_3020
  1. 盗難防止器具取付スロット

  2. セキュリティワイヤーロックなどの取り付けが可能です。

  3. ステレオヘッドホン挿し込み端子

  4. スピーカーとヘッドホンで個別に音量が設定できます。スピーカーとヘッドホンを同時に使用したい場合は、[ヘッドホン時のスピーカー出力][連動しない]に切り換えてください。

  5. miniB-CAS カードスロット

  6. 付属のminiB-CASカードを入れます。
    miniB-CASカードを抜き挿しするときは、必ず本機の電源がオフになっている状態でおこなってください。

  7. USB 2(メディア再生用)端子

  8. USBメモリーを接続します。

  9. HDMI1端子(左上部)(ARC対応)/HDMI2端子(左下部)/HDMI3端子(右下部)/HDMI4端子(右上部)

  10. HDMI 機器を接続します。

  11. USB 1(録画用)端子

  12. USBハードディスクを接続します。

  13. LAN端子

  14. LANケーブルを接続します。

  15. 光デジタル音声出力端子

  16. 光デジタル音声入力端子をもつオーディオ機器
    (AVアンプ、サウンドバーなど)に
    光デジタルケーブル(市販品)で接続します。

  17. ビデオ入力端子

  18. ビデオやDVDプレーヤーなどのビデオ出力をアナログ接続します。

  19. 地上デジタル、BS・110度CSアンテナ入力端子

  20. (右)地上デジタル入力

    (左)BS・110 度CS入力

電源ボタンでオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。

本機は、自動的にデジタル放送のメンテナンス情報を受信して、ソフトウェアの更新がおこなわれる場合がありますので、長期間留守にされる場合や本機に異常が発生したとき以外は、電源プラグをコンセントから抜かないことをおすすめします。

受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。

テレビ画面に向けて光線銃などを使い、画面を標的にするゲーム機では、正しく動作しないことがあります。くわしくはゲーム機に付属の取扱説明書をご覧ください。

ビデオの特殊再生機能(早送り、一時停止など)を使うと映像が乱れることがあります。

接続は電源プラグを抜いた状態でおこなってください。

映像・音声接続用のプラグと端子で色分けがしてあるものは、それぞれ色が合うようにつないでください。

映像・・・黄、音声-左・・・白、音声-右・・・赤

プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。

電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。

接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。

機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。

録画・録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。

本機背面のUSB 2 (メディア再生用)端子には、JPEGファイルや動画、音楽などの再生用USB機器以外のものを接続しないでください。
