本機前面/側面/背面

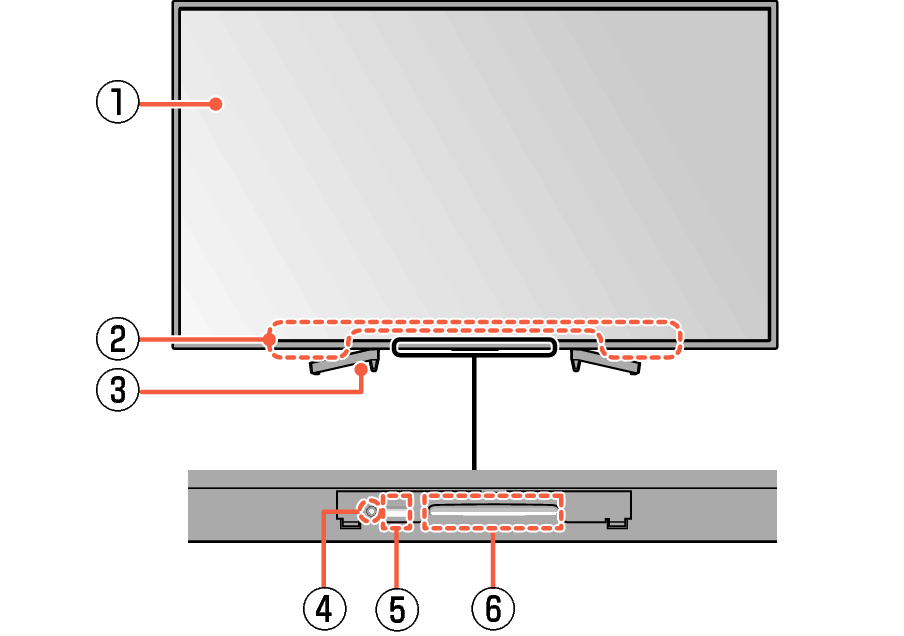

前面

※ シリーズによってスタンドや本体の形状が異なります。

Name_Front_EM_5040
  1. 液晶パネル(画面)

  2. スピーカー(左右)

  3. スタンド

  4. 明るさセンサー受光部

  5. リモコン受光部

  1. 電源LED

  2. 青点灯

    本機が電源オンの状態です。

    白点灯

    本機が電源オフであり、かつ予約があるとき、または本機が録画状態です。

    青白点灯

    本機が電源オンであり、かつ予約があるとき、または本機が録画状態です。

    消灯

    本機が電源オフの待機状態、または[電源LED][切]にした状態です。
    電源LED

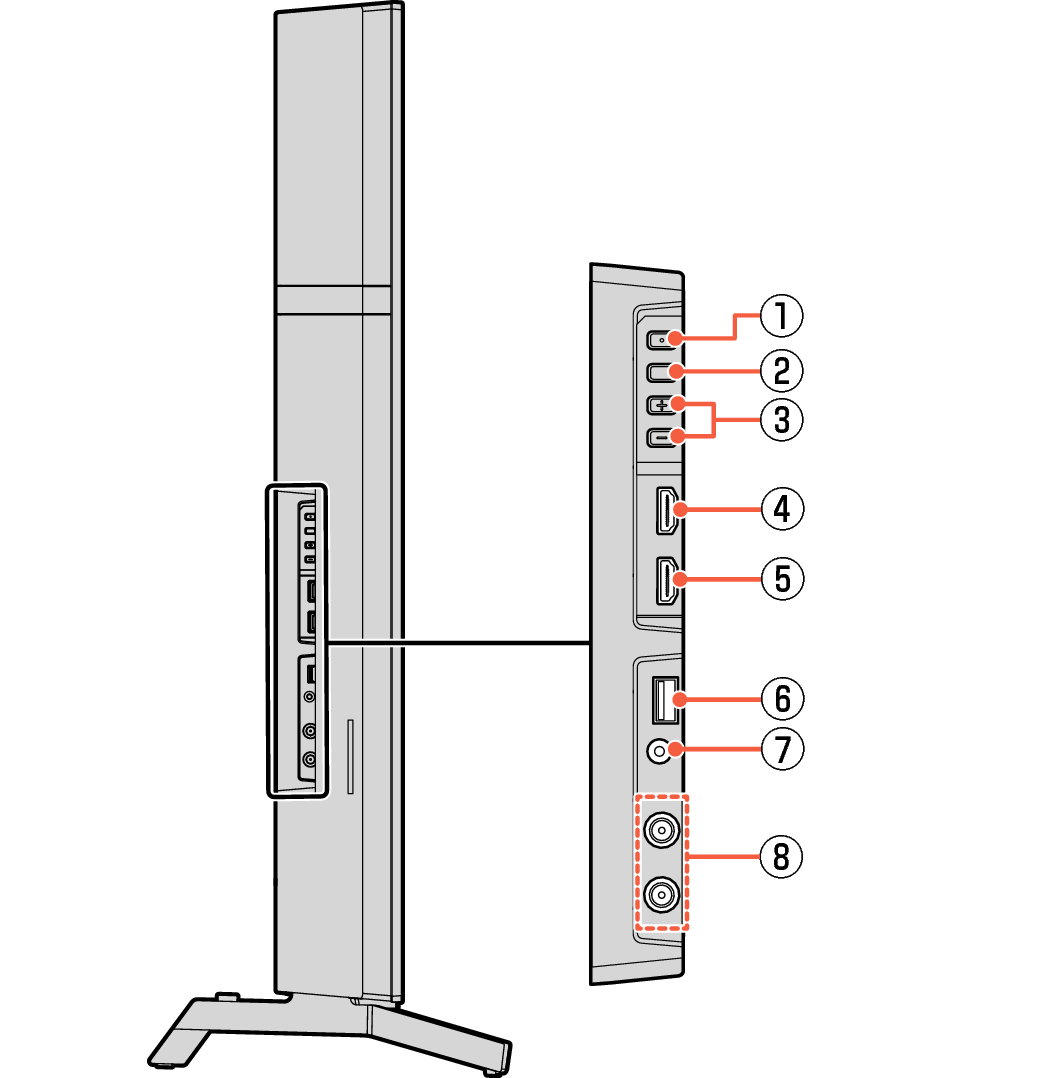

側面(左側)

※ シリーズによってスタンドや本体の形状が異なります。

Name_SideL_EM_5040
  1. 電源

  2. 機能切換

  3. 押すごとに機能(入力切換/チャンネル切換/音量)を切り換えます。

  4. 音量

  5. 音量を調節します。

    入力切換機能/チャンネル切換機能では、それぞれの設定を変更します。

  6. HDMI 4端子

  7. HDMI 3端子

  8. USB 3 AV周辺機器用端子

  9. USBメモリーなどを接続します。

  10. ステレオヘッドホン挿し込み端子

  11. 地上デジタル、BS・110度CSアンテナ入力端子

  12. (上)地上デジタル入力

    (下)BS・110度CS入力(新4K衛星放送対応)

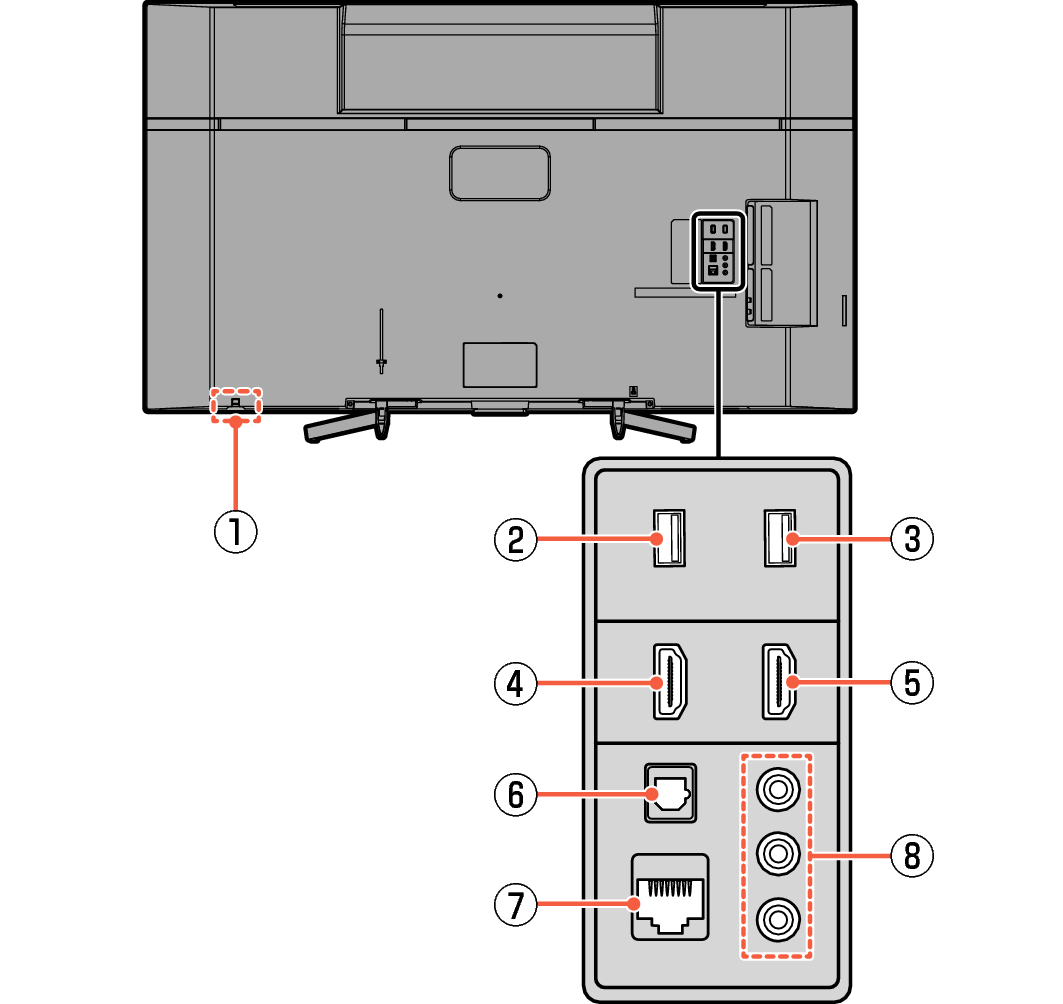

背面

※ シリーズによってスタンドや本体の形状が異なります。

Name_Rear_EM_5040
  1. 盗難防止器具取付スロット

  2. セキュリティワイヤーロックなどの取り付けが可能です。

  3. USB 1 通常録画(HDD用)端子

  4. USB 2 AV周辺機器用端子

  5. USBメモリーなどを接続します。

  6. HDMI 1端子(ARC対応)

  7. HDMI 2端子

  8. 光デジタル音声出力端子

  9. LAN端子

  10. ビデオ入力端子

電源ボタンでオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。

本機は、自動的にデジタル放送のメンテナンス情報を受信して、ソフトウェアの更新がおこなわれる場合がありますので、長期間留守にされる場合や本機に異常が発生したとき以外は、電源プラグをコンセントから抜かないことをおすすめします。

受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。

ビデオの特殊再生機能(早送り、一時停止など)を使うと映像が乱れることがあります。

接続は電源プラグを抜いた状態でおこなってください。

映像・音声接続用のプラグと端子で色分けがしてあるものは、それぞれ色が合うようにつないでください。
映像・・・黄、音声-左・・・白、音声-右・・・赤

プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。

電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。

接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。

機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。

録画・録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。

本機のUSB端子には、通常録画用USBハードディスク、AV周辺機器(USBメモリーなど)、USBキーボードやUSBマウス以外の機器を接続しないでください。USBマウスまたはUSBキーボードは、アプリによっては動作しない場合があります。
