バージョン：113

本機前面／側面／背面

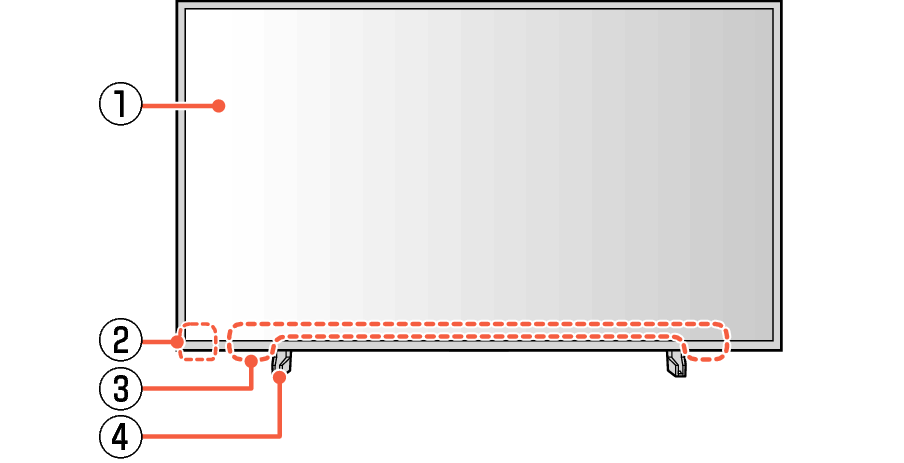

前面
Name_Front_EM_3330

  1. 液晶パネル（画面）

  2. 電源LED／リモコン受光部

    3. 青点灯

    本機の起動中、または動作している状態です

    消灯

    本機が電源オフの待機状態、または[電源LED]を[切]にした状態です。
    電源LED

  3. スピーカー（左右）

  4. スタンド

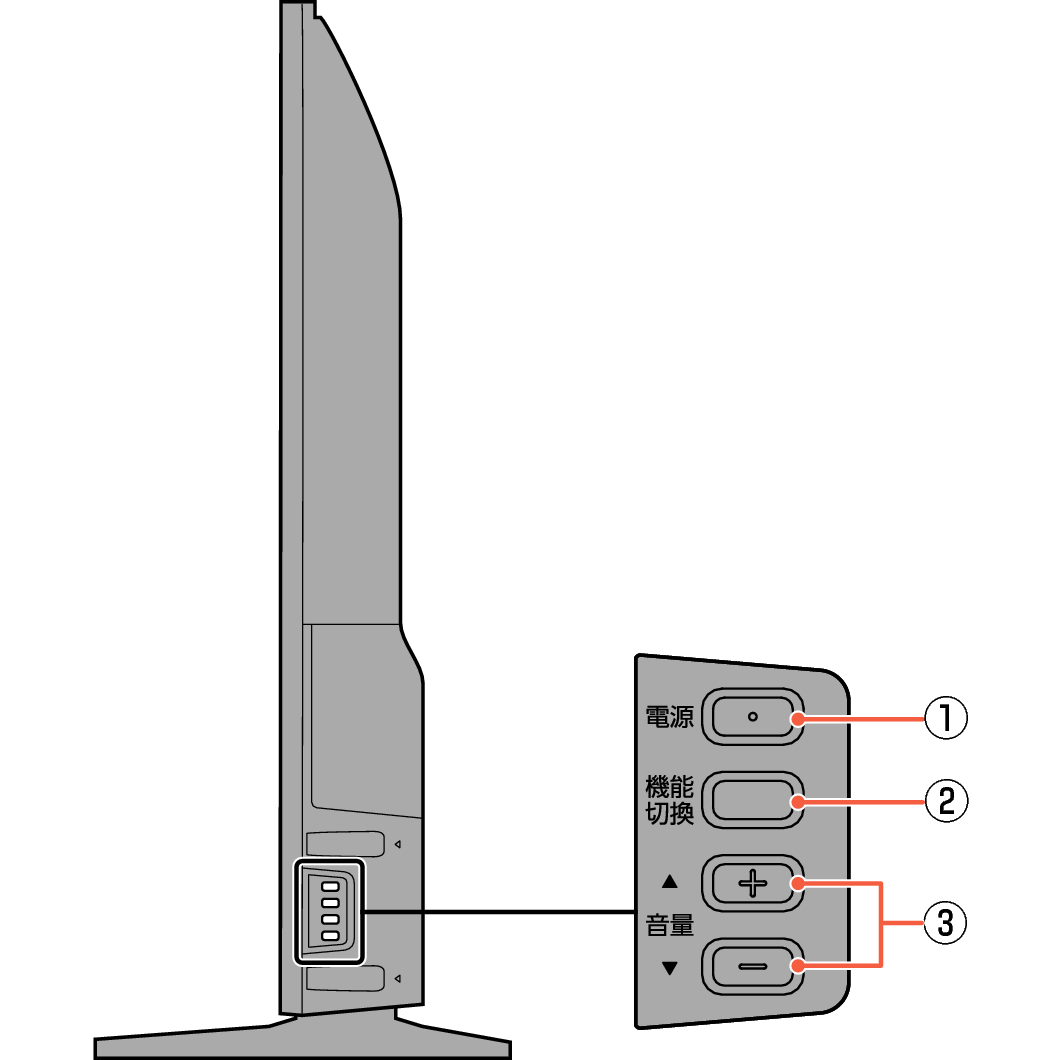

側面（右側）
Name_SideR_EM_3330

  1. 電源

    2. 電源をオンまたはオフにします。

  2. 機能切換

    3. 押すごとに機能（入力切換／チャンネル切換／音量）を切り換えます。

  3. 音量＋／－

    4. 音量を調節します。
    入力切換機能／チャンネル切換機能では、それぞれの設定を変更します。

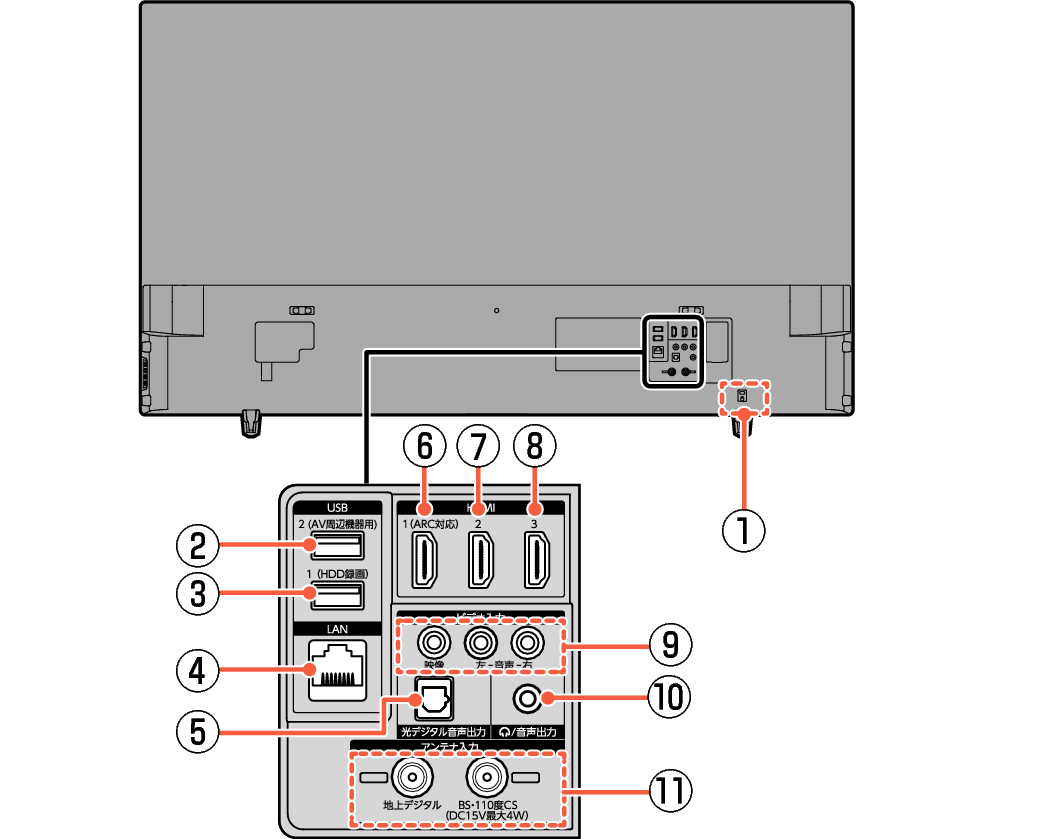

背面
Name_Rear_EM_3330

  1. 盗難防止器具取付スロット

    2. セキュリティワイヤーロックなどの取り付けが可能です。

  2. USB ２ AV周辺機器用端子

    3. USBメモリーなどを接続します。

  3. USB １ 通常録画（HDD用）端子

    4. USBハードディスク（外付け）を接続します。

  4. LAN端子

    5. LANケーブルを接続します。

  5. 光デジタル音声出力端子

    6. 光デジタル音声入力端子をもつオーディオ機器（AVアンプ、サウンドバーなど）に光デジタルケーブル（市販品）で接続します。

  6. HDMI 1端子（ARC対応）

    7. HDMI 機器を接続します。

  7. HDMI 2端子

    8. HDMI 機器を接続します。

  8. HDMI 3端子

    9. HDMI 機器を接続します。

  9. ビデオ入力端子

    10. ビデオやDVDプレーヤーなどのビデオ出力をアナログ接続します。

  10. ヘッドホン出力端子

  11. 地上デジタル、BS･110度CSアンテナ入力端子

    12. （左）地上デジタル入力

    （右）BS・110度CS入力（新4K衛星放送対応）

電源ボタンでオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。

本機は、自動的にデジタル放送のメンテナンス情報を受信して、ソフトウェアの更新がおこなわれる場合がありますので、長期間留守にされる場合や本機に異常が発生したとき以外は、電源プラグをコンセントから抜かないことをおすすめします。

受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。

テレビ画面に向けて光線銃などを使い、画面を標的にするゲーム機では、正しく動作しないことがあります。くわしくはゲーム機に付属の取扱説明書をご覧ください。

ビデオの特殊再生機能（早送り、一時停止など）を使うと映像が乱れることがあります。

接続は電源プラグを抜いた状態でおこなってください。

映像･音声接続用のプラグと端子で色分けがしてあるものは、それぞれ色が合うようにつないでください。
映像･･･黄、音声－左･･･白、音声－右･･･赤

プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。

電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。

接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。

機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。

録画･録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。

本機のUSB端子には、通常録画用USBハードディスク、AV周辺機器（USBメモリーなど）、USBキーボードやUSBマウス以外の機器を接続しないでください。USBマウスまたはUSBキーボードは、アプリによっては動作しない場合があります。
