本機前面/側面/背面

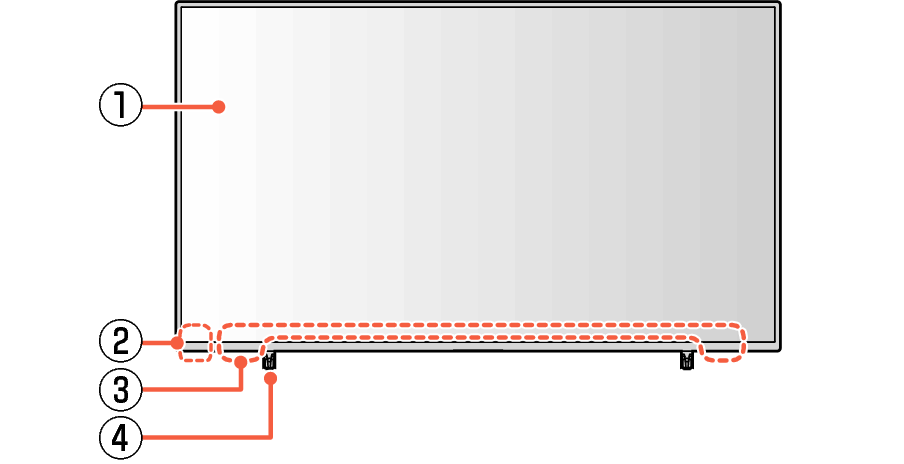

前面
Name_Front_EM_3130
  1. 液晶パネル(画面)

  2. 電源LED/リモコン受光部

  3. 青点灯

    本機の起動中、または動作している状態です。

    消灯

    本機が電源オフの待機状態、または[電源LED][切]にした状態です。
    電源LED

  4. スピーカー(左右)

  5. スタンド

側面(右側)
Name_SideR_EM_3130
  1. 電源

  2. 電源をオンまたはオフにします。

  3. 機能切換

  4. 押すごとに機能(入力切換/チャンネル切換/音量)を切り換えます。

  5. 音量+/-

  6. 音量を調節します。
    入力切換機能/チャンネル切換機能では、それぞれの設定を変更します。

背面
Name_Rear_EM_3130
  1. 盗難防止器具取付スロット

  2. セキュリティワイヤーロックなどの取り付けが可能です。

  3. USB 2 AV周辺機器用端子

  4. USBメモリーなどを接続します。

  5. USB 1 通常録画(HDD用)端子

  6. USBハードディスク(外付け)を接続します。

  7. LAN端子

  8. LANケーブルを接続します。

  9. 光デジタル音声出力端子

  10. 光デジタル音声入力端子をもつオーディオ機器(AVアンプ、サウンドバーなど)に光デジタルケーブル(市販品)で接続します。

  11. HDMI 1端子(ARC対応)

  12. HDMI 機器を接続します。

  13. HDMI 2端子

  14. HDMI 機器を接続します。

  15. HDMI 3端子

  16. HDMI 機器を接続します。

  17. ビデオ入力端子

  18. ビデオやDVDプレーヤーなどのビデオ出力をアナログ接続します。

  19. ステレオヘッドホン挿し込み端子

  20. 地上デジタル、BS・110度CSアンテナ入力端子

  21. (左)地上デジタル入力

    (右)BS・110度CS入力(新4K衛星放送対応)

電源ボタンでオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。

本機は、自動的にデジタル放送のメンテナンス情報を受信して、ソフトウェアの更新がおこなわれる場合がありますので、長期間留守にされる場合や本機に異常が発生したとき以外は、電源プラグをコンセントから抜かないことをおすすめします。

受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。

テレビ画面に向けて光線銃などを使い、画面を標的にするゲーム機では、正しく動作しないことがあります。くわしくはゲーム機に付属の取扱説明書をご覧ください。

ビデオの特殊再生機能(早送り、一時停止など)を使うと映像が乱れることがあります。

接続は電源プラグを抜いた状態でおこなってください。

映像・音声接続用のプラグと端子で色分けがしてあるものは、それぞれ色が合うようにつないでください。

映像・・・黄、音声-左・・・白、音声-右・・・赤

プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。

電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。

接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。

機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。

録画・録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。

本機のUSB端子には、通常録画用USBハードディスク、AV周辺機器(USBメモリーなど)以外の機器を接続しないでください。
