外部機器をつなぐ
※ シールド性能が高いものをご使用ください。シールド性能が低いものでは、周囲のノイズの影響により受信性能が悪化する場合があります。

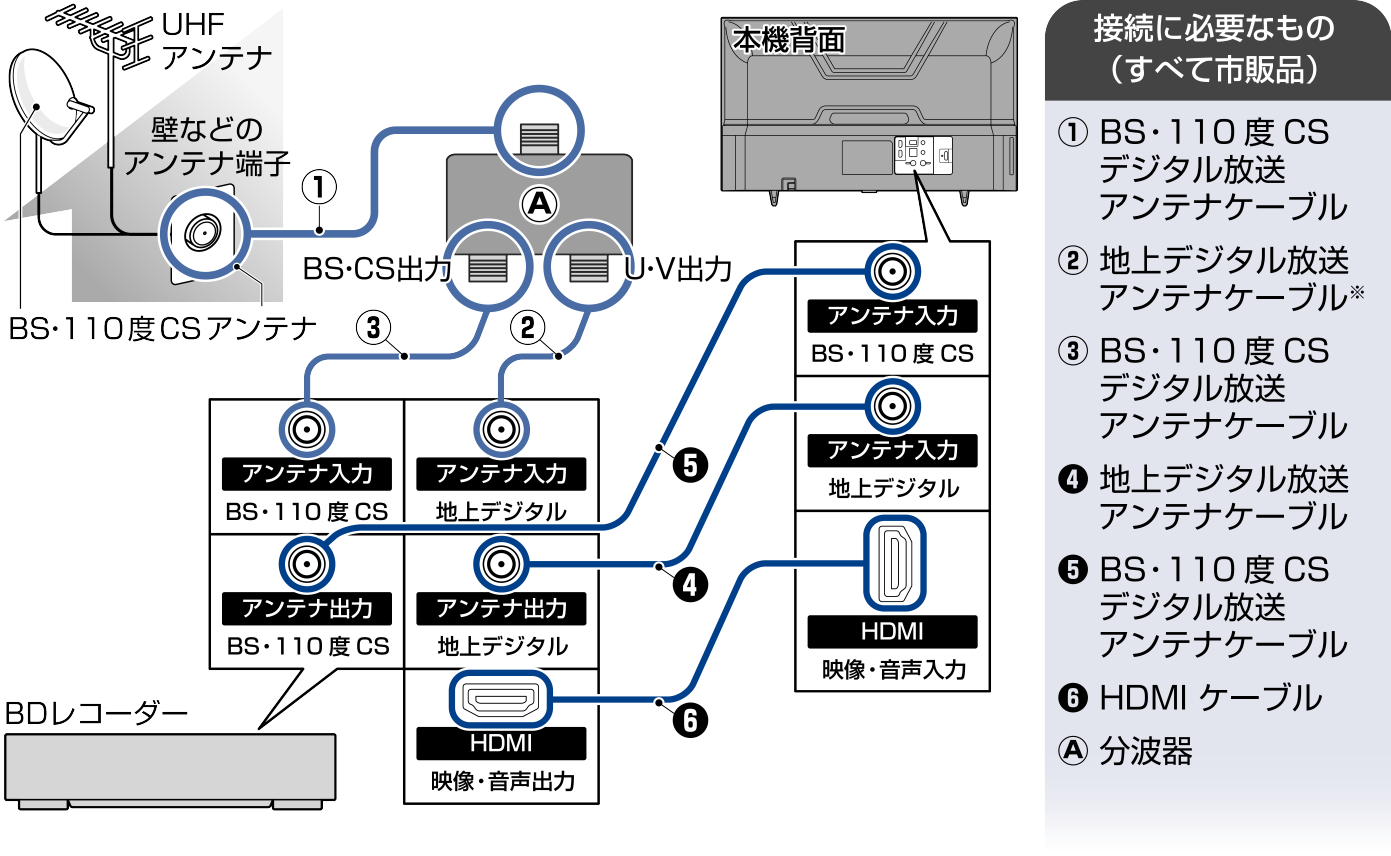

この接続図は、接続方法の一例です。くわしくはレコーダーの取扱説明書をご確認ください。

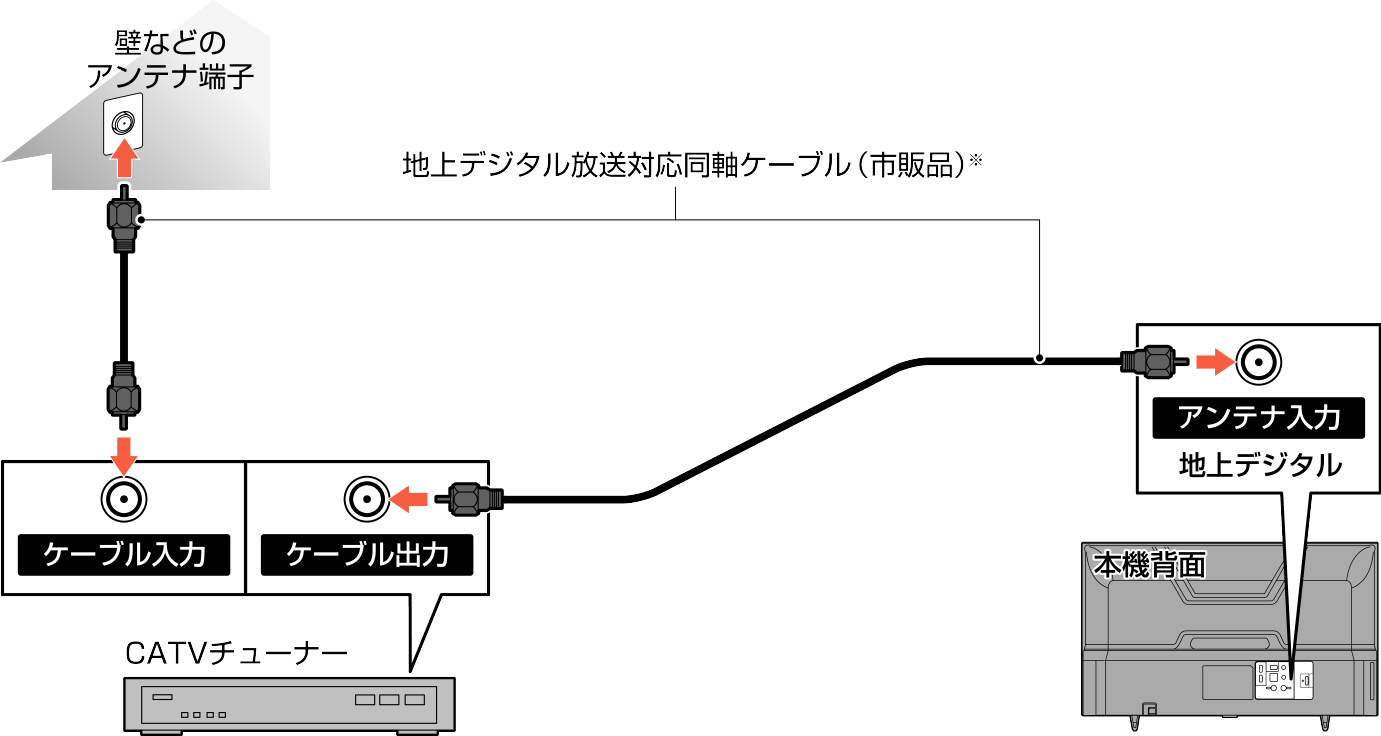

テレビに直接つなぐ場合

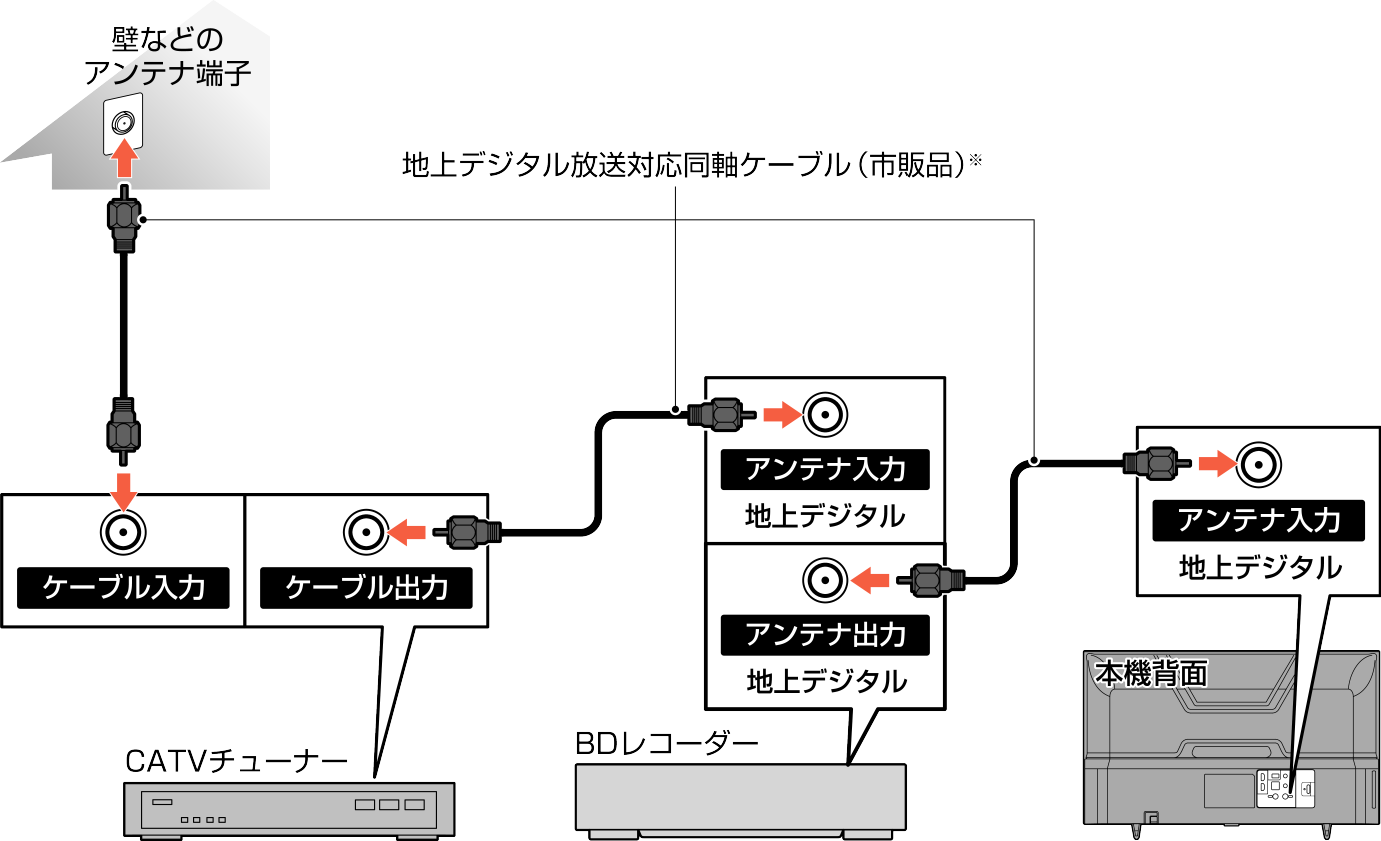

BDレコーダーを通じてつなぐ場合
※ シールド性能が高いものをご使用ください。シールド性能が低いものでは、周囲のノイズの影響により受信性能が悪化する場合があります。
この接続図は、接続方法の一例です。くわしくはCATVチューナーの取扱説明書をご確認ください。
映像端子との接続では、最適な画面サイズが自動選択されない場合があります。この場合は、画面サイズでお好みの画面サイズを選んでください。画面サイズを選ぶ
つないだ機器で見るときは、入力切換でビデオを選んでください。
ビデオまたはDVDプレーヤーの接続について、くわしくは機器に付属の取扱説明書をご覧ください。
ビデオまたはDVDプレーヤー側のテレビ画面サイズの設定を16：9にしてください。
外部機器と本機を接続する場合は、外部機器のHDMI出力端子と本機のHDMI入力端子をHDMIケーブル（市販品）でつないでください。
また、HDMI-CEC（Consumer Electronics Control）規格に準拠した機器にHDMI ケーブルで接続することにより、相互連動動作を可能にします。（船井電機製のBDレコーダー側では、機器制御を有効に設定してください。）HDMI機器連動機能について、くわしくは「HDMI-CEC対応機器を操作する」をご覧ください。HDMI-CEC対応機器を操作する

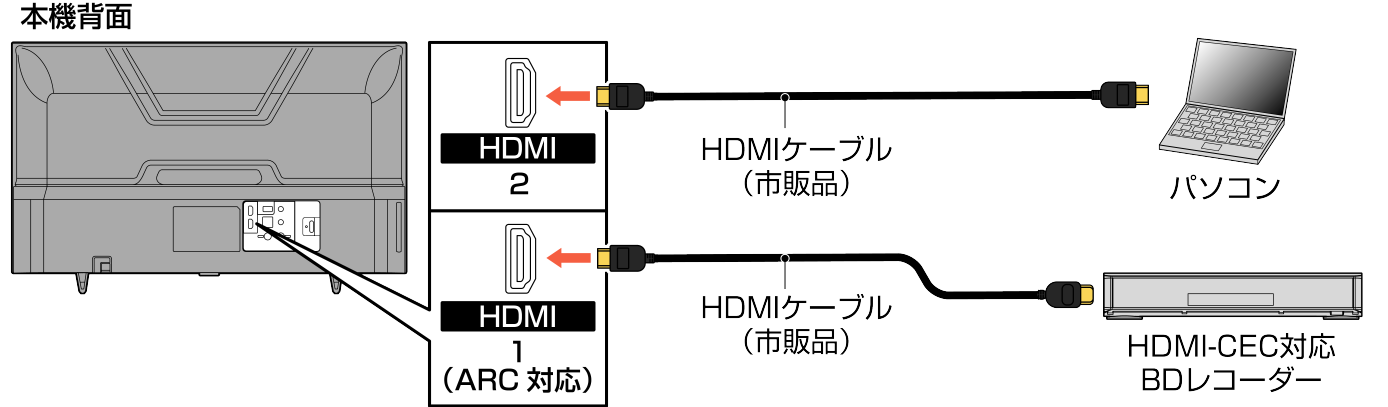

例： HDMI-CEC対応BDレコーダーやパソコンをHDMI入力端子に接続する
この接続図は、接続方法の一例です。
対応している映像信号
対応している音声信号
HDMI機器の映像や音声を楽しむときは、入力で[HDMI 1～2]を選んでください。
非対応の信号を入力すると、映像が出なかったり映像が乱れたりすることがあります。
HDMI端子付きパソコンを接続するときは、HDMI規格に適合した信号が出力されるようパソコンを設定のうえご使用ください。
他社製の機器をHDMIケーブルで接続した場合は、HDMI-CEC対応機器と認識し、接続機器側の操作の一部（電源連動やアンプの音量制御）ができることがありますが、その動作につきましては保証の対象ではありません。
HDMIケーブルはHDMI規格認証されたハイスピードHDMIケーブルをご使用ください。
HDMI対応機器の接続や操作については、その機器の取扱説明書をご覧ください。また、HDMI-CEC対応機器は製品ごとに接続方法や動作が異なりますので、機器の取扱説明書もあわせてご覧ください。
本機のHDMI入力端子は、すべてのパソコンとの接続を保証するものではありません。
パソコンの対応解像度など、くわしくはパソコンの取扱説明書をご覧ください。
テレビとオーディオ機器（AVアンプ、サウンドバーなど）をHDMIケーブル1本で接続して、映像と音声のテレビへの入力とデジタル音声のテレビからの出力が可能で、従来必要だった光デジタルケーブルが不要になります。テレビもオーディオ機器もARC に対応している必要があります。また、本機はHDMI1入力端子のみARC に対応しています。

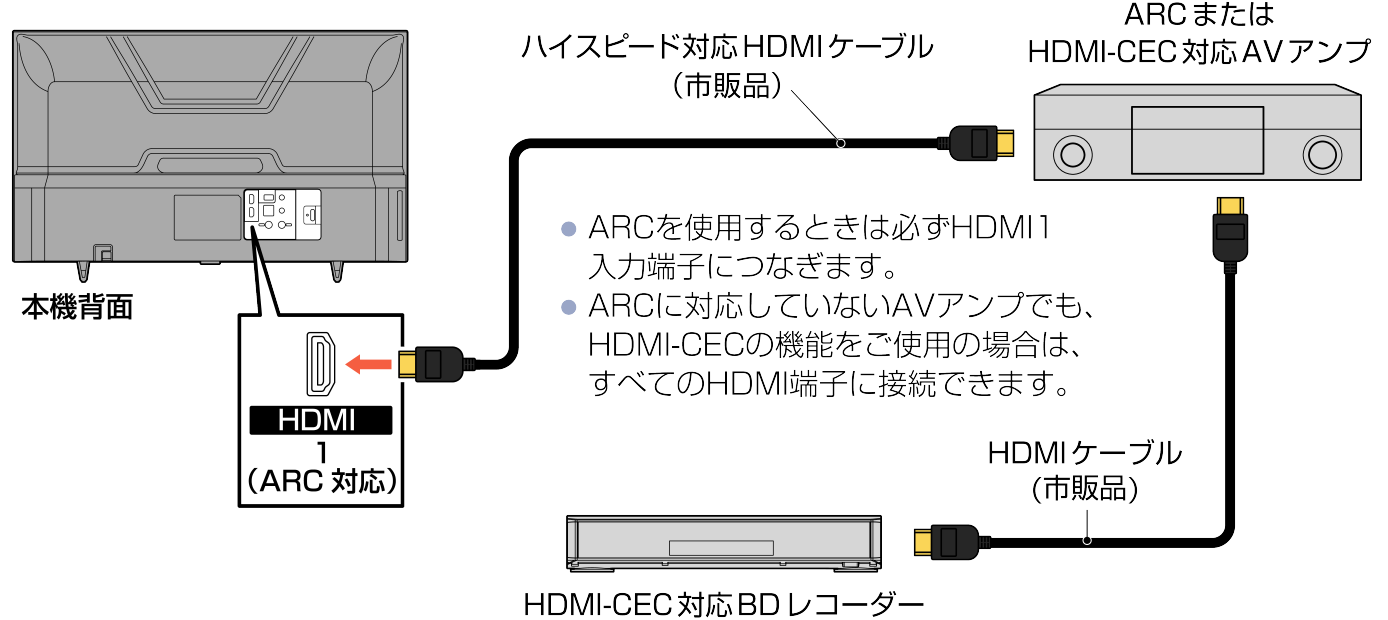

例： ARCまたはHDMI-CEC対応AVアンプをHDMI 1入力端子に接続する
本機のリモコンで、HDMI-CECに対応したAVアンプの音量調節ができます。HDMI-CEC対応アンプの音量を調節する
接続後は、下記の設定をする必要があります。
ARCを有効に設定する。HDMI-CECを設定する
この接続図は、接続方法の一例です。
HDMI-CEC対応AVアンプをつないだときは、BDレコーダーなど周辺機器はAVアンプと接続してください。周辺機器からのサラウンドやデジタル音声出力でお聞きになれます。
AVアンプにHDMI-CEC対応機器をつなぐときは、AVアンプが電源オフになっているとHDMI-CEC機能が使えない場合があります。電源オンやスタンバイモードにしてください。
ARCを使用するためには、ARC対応のAVアンプが必要です。また、AVアンプ側の設定が必要な場合があります。
ARCを使用するときは必ず、HDMI 1入力端子につないでください。本機とつなぐHDMIケーブルのAVアンプ側はHDMI出力に接続してください。
テレビに映像を映すために、AVアンプ側の設定が必要な場合があります。製品ごとに接続方法や動作が異なりますので、接続する外部機器の取扱説明書もあわせてご覧ください。
HDMI-CEC対応AVアンプがPCMしか対応していないときは、デジタルオーディオ形式をPCMに設定してください。デジタルオーディオ形式
「USBハードディスクをつなぐ」をご覧ください。USBハードディスクをつなぐ
「コントローラーやBluetoothデバイスを追加する」をご覧ください。コントローラーやBluetoothデバイスを追加する
