本機前面／側面／背面

前面

modelF170_32

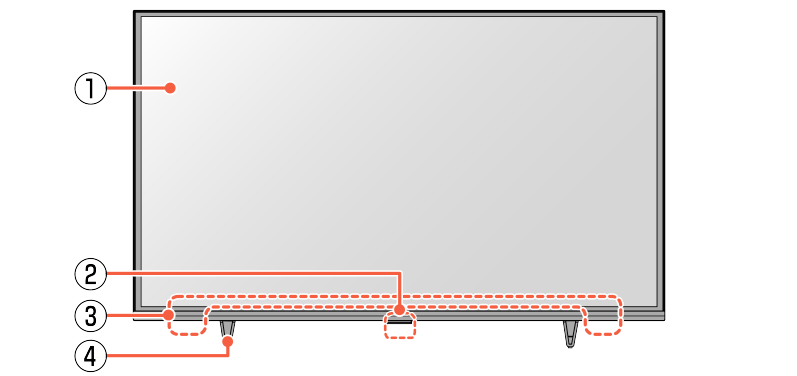

Name_Front_EM_F340

  1. 液晶パネル（画面）

  2. 電源LED／リモコン受光部

    3. 青点灯

    本機が電源オンの状態です。

    消灯

    本機が電源オフの待機状態、または電源LEDをオフにした状態です。
    電源LED

  3. スピーカー（左右）

  4. スタンド

modelF170_24

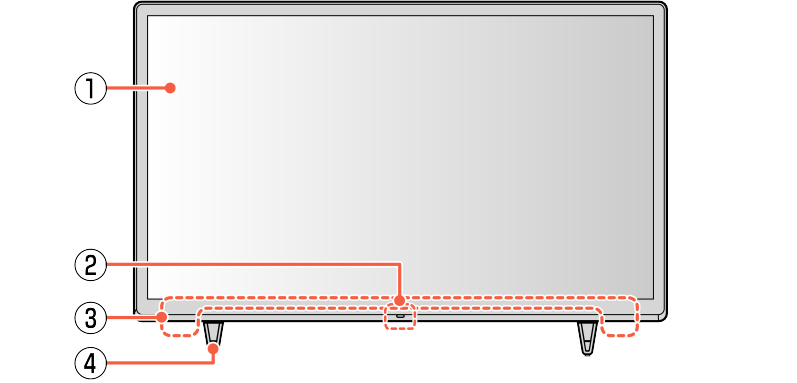

Name_Front_EM_F160

  1. 液晶パネル（画面）

  2. 電源LED／リモコン受光部

    3. 青点灯

    本機が電源オンの状態です。

    消灯

    本機が電源オフの待機状態、または電源LEDをオフにした状態です。
    電源LED

  3. スピーカー（左右）

  4. スタンド

側面

modelF170_24（左側）

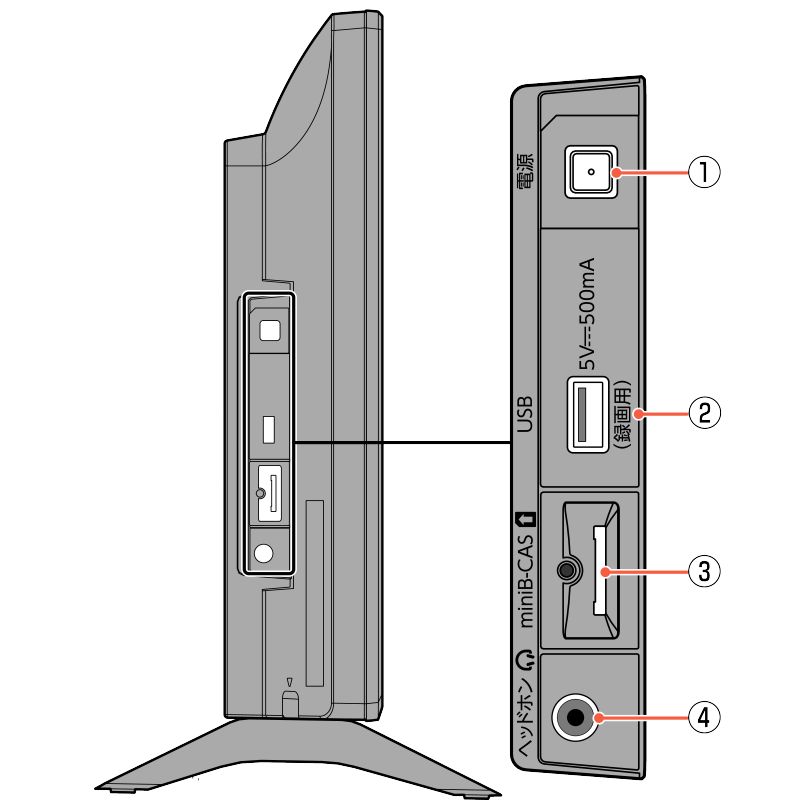

Name_SideR_EM_F340

  1. 電源ボタン／本体ボタン

    2. 短押しまたは長押しで操作します。

    <以下の操作が可能です> 電源オン・オフ／入力切換／音量変更／チャンネル変更 くわしくは「電源ボタン／本体ボタン操作方法」をご覧ください。電源ボタン／本体ボタン操作方法

  2. USB（録画用）端子

    3. USBハードディスクを接続します。

  3. miniB-CAS カードスロット

    4. 付属のminiB-CASカードを入れます。miniB-CASカードについてminiB-CASカードの入れかたについては、付属品の『はじめるガイド』をご覧ください。

  4. ヘッドホン出力端子

背面

modelF170_32

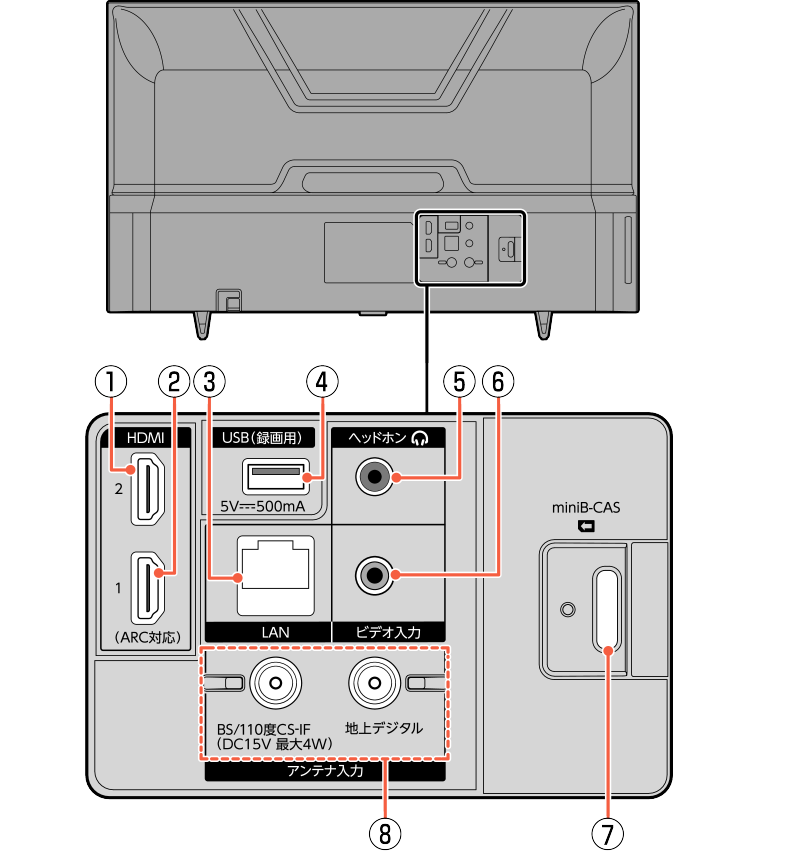

Name_Rear_EM_F340

  1. HDMI 2端子

    2. HDMI 機器を接続します。

  2. HDMI 1端子（ARC対応）

    3. HDMI 機器を接続します。

  3. LAN端子

    4. LANケーブルを接続します。

  4. USB（録画用）端子

    5. USBハードディスクを接続します。

  5. ヘッドホン出力端子

  6. ビデオ入力端子（4極ミニジャック）

    7. 映像・音声ケーブルを接続します。

    ※ ビデオやDVDプレーヤーなどと接続する際は、片方が4極ミニプラグの映像・音声ケーブルをご使用ください。ビデオまたはDVDプレーヤー（HDMI出力が無い機器）とつなぐ

  7. miniB-CAS カードスロット

    8. 付属のminiB-CASカードを入れます。miniB-CASカードについてminiB-CASカードの入れかたについては、付属品の『はじめるガイド』をご覧ください。

  8. 地上デジタル、BS･110度CSアンテナ入力端子

    9. （左）BS・110度CS入力

    （右）地上デジタル入力

modelF170_24

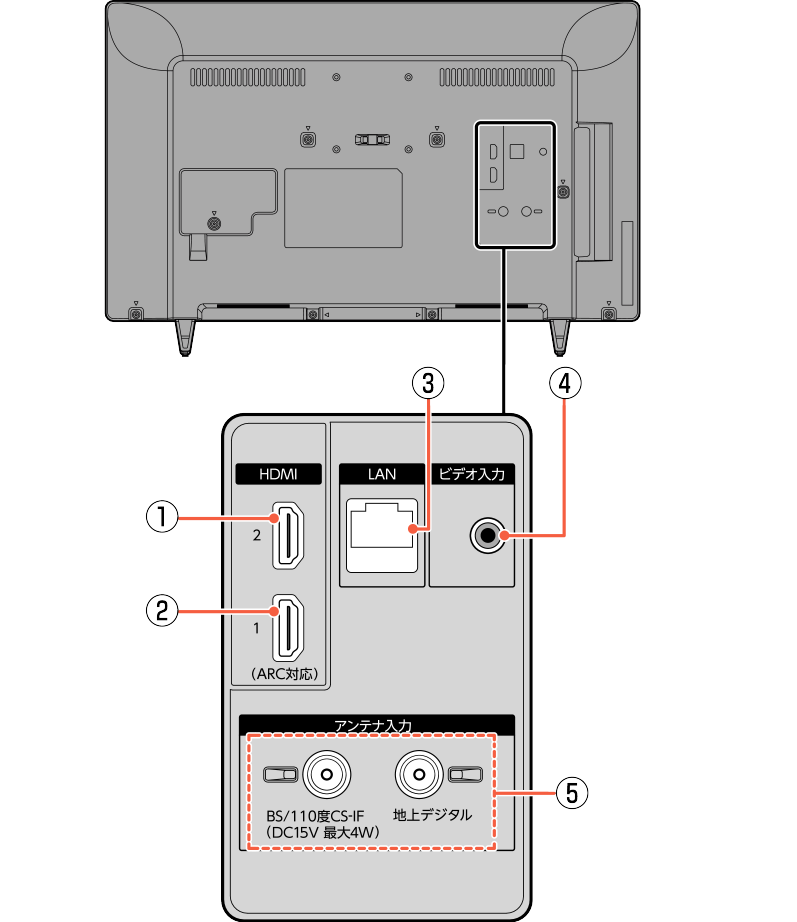

Name_Rear_EM_F160

  1. HDMI 2端子

    2. HDMI 機器を接続します。

  2. HDMI 1端子（ARC対応）

    3. HDMI 機器を接続します。

  3. LAN端子

    4. LANケーブルを接続します。

  4. ビデオ入力端子（4極ミニジャック）

    5. 映像・音声ケーブルを接続します。

    ※ ビデオやDVDプレーヤーなどと接続する際は、片方が4極ミニプラグの映像・音声ケーブルをご使用ください。ビデオまたはDVDプレーヤー（HDMI出力が無い機器）とつなぐ

  5. 地上デジタル、BS･110度CSアンテナ入力端子

    6. （左）BS・110度CS入力

    （右）地上デジタル入力

電源ボタンで電源をオフにすると待機状態になり、最小限のシステム機能およびデジタルチューナーなどの回路は通電しています。

受信状態により、デジタル放送などで操作できなくなった場合は、電源プラグをコンセントから抜き、しばらくしてから電源プラグを挿しなおしてみてください。

ビデオの特殊再生機能（早送り、一時停止など）を使うと映像が乱れることがあります。

スピーカーとヘッドホンを同時に使用したい場合は、ヘッドホンを接続した状態で、B homeArrow4画面のicon_setupアイコンArrow4ディスプレイとサウンドArrow4オーディオ出力でオーディオ出力モードをスピーカーとヘッドホンの同時出力にしてください。

接続は電源プラグを抜いた状態でおこなってください。

プラグはしっかり挿し込んでください。不完全な接続は雑音、映像ノイズなどの原因となります。

電源プラグを抜くときは、コードを引っ張らずに、電源プラグ本体を持って抜き取ってください。

接続する機器が近すぎると、機器をつないで映像が乱れたり、雑音が出たりすることがあるので、十分に離してください。

機器によっては接続が異なる場合がありますので、接続する機器の取扱説明書もあわせてご覧ください。

録画･録音したものは、個人として楽しむなどのほかは、著作権上、権利者に無断で使用できません。

本機のUSB端子には、録画用USBハードディスク、AV周辺機器（USBメモリーなど）、USBキーボードやUSBマウス以外の機器を接続しないでください。USBマウスまたはUSBキーボードは、アプリによっては動作しない場合があります。

電源ボタン／本体ボタン操作方法

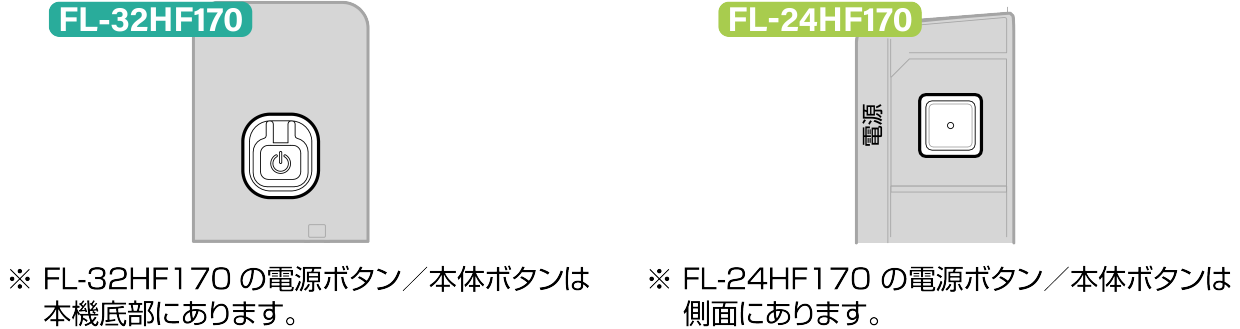

F460_operating_power_button



電源オフ時

電源オン時

短押し

本機の電源をオンにする

最初に押すと機能メニューが表示され、次に押すと以下の機能が切り換わります。

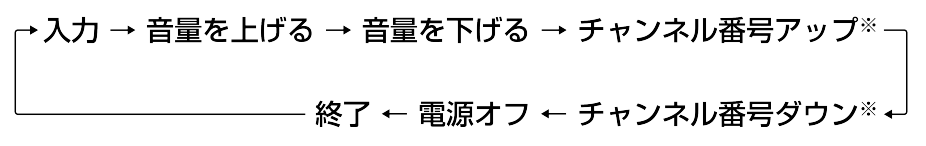

Pic_button_operation

※ 放送視聴中のみ有効です。放送視聴中以外も表示されますが、動作しません。

長押し

―

選んだ機能を実行します。（決定ボタンとして機能）
